ข้อต่อไฮดรอลิกแรงดันสูง
(High Pressure Hydraulic Fittings)

ข้อต่อไฮดรอลิกแรงดันสูงจาก Durapac ออกแบบมาเพื่อให้การเชื่อมต่อและประกอบเครื่องมือ ปั๊ม และอุปกรณ์ไฮดรอลิกต่างๆ เป็นเรื่องง่ายและสะดวกรวดเร็ว ข้อต่อทุกชิ้นรองรับแรงดันใช้งานได้สูงสุดถึง 700 บาร์ และมีการสลักหมายเลขรุ่นรวมถึงระดับแรงดันใช้งานไว้อย่างถาวรบนตัวอุปกรณ์ เพื่อความมั่นใจและปลอดภัยสูงสุดในการทำงาน

ดูแคตตาล็อกรายละเอียดสินค้า

คลิกเพื่อดูขนาดเต็ม

Durapac

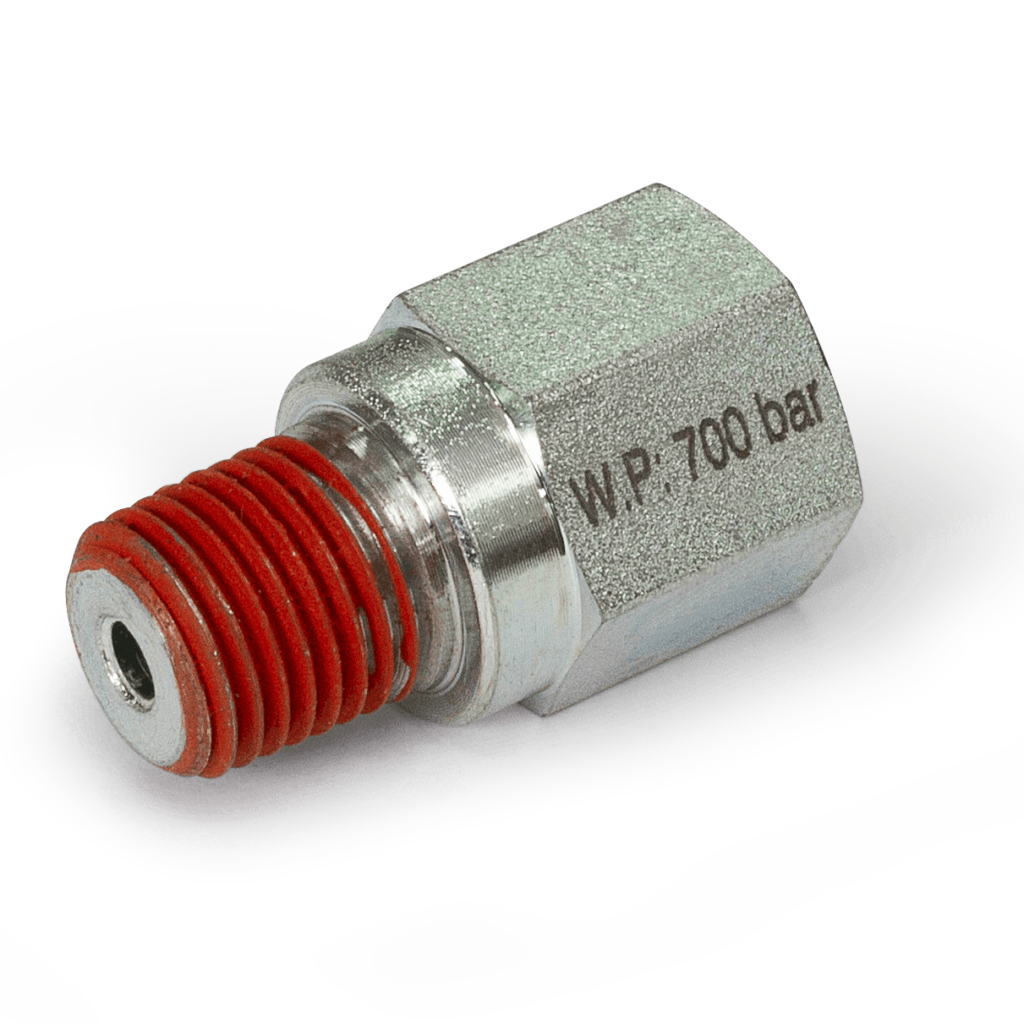

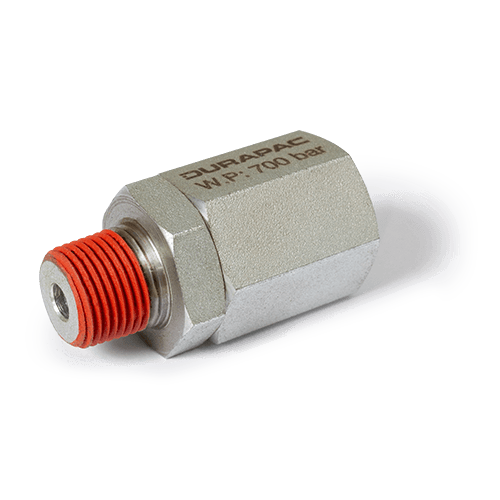

ADAPTOR

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1055	1/4”-18NPTF Male	3/8”-18NPTF Female	44	23.0	1/4”-18NPTF	3/8”-18NPTF
DFZ-1633	1/4”-18NPTF Male	1/2”-14NPTF Female	43	29.0	1/4”-18NPTF	1/2”-14NPTF
DFZ-1634	3/8”-18NPTF Male	1/2”-14NPTF Female	43	29.0	3/8”-18NPTF	1/2”-14NPTF
DFZ-1642	1/8”-27NPTF Male	1/4”-18NPTF Female	30	19.0	1/8”-27NPTF	1/4”-18NPTF

คลิกเพื่อดูขนาดเต็ม

Durapac

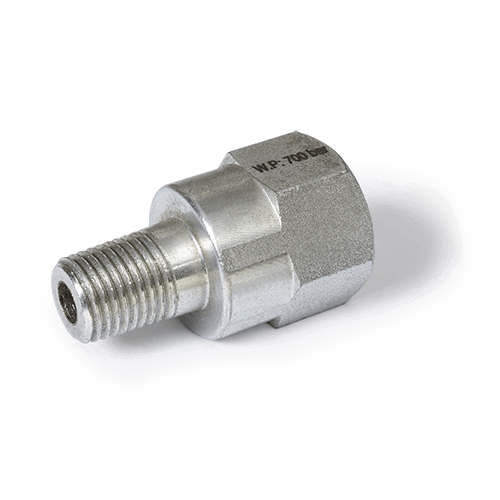

ADAPTOR

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZB-16323	1/4”-18NPTF Male	G3/8” Female	43	24.0	1/4”-18NPTF	G3/8”
DFZB-16324	3/8”-18NPTF Male	G3/8” Female	43	24.0	3/8”-18NPTF	G3/8”
DFZB-16411	1/4”-18NPTF Male	G1/4” Female	35	19.0	1/4”-18NPTF	G1/4”
DFZB-16421	1/8”-27NPTF Male	G1/4” Female	31	19.0	1/8”-27NPTF	G1/4”

คลิกเพื่อดูขนาดเต็ม

Durapac

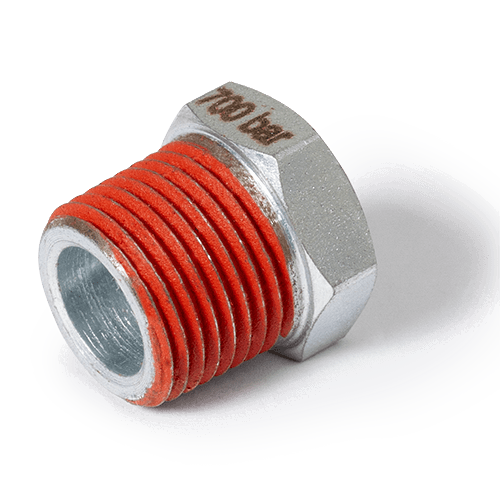

BUSHING

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1630	1/4”-NPTF Female	3/8”-NPTF Male	19	19.0	1/4”-18NPTF	3/8”-18NPTF
DFZB-1630	1/4”-NPTF Female	1/2”-NPTF Male	28	22.0	1/4”-18NPTF	1/2”-14NPTF
DFZB-16301	G1/4” Female	3/8”-NPTF Male	19	19.0	G1/4”	3/8”-18NPTF
DFZB-16302	3/8”-NPT Female	1/2”-PT Male	35	27.0	3/8”NPT	1/2”-14PT

คลิกเพื่อดูขนาดเต็ม

Durapac

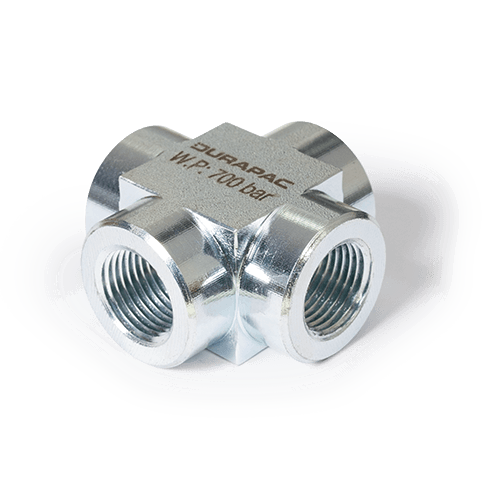

CROSS

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1613	3/8”-NPTF Female	3/8”-NPTF Female	45	25.0	3/8”-18NPTF	-

คลิกเพื่อดูขนาดเต็ม

Durapac

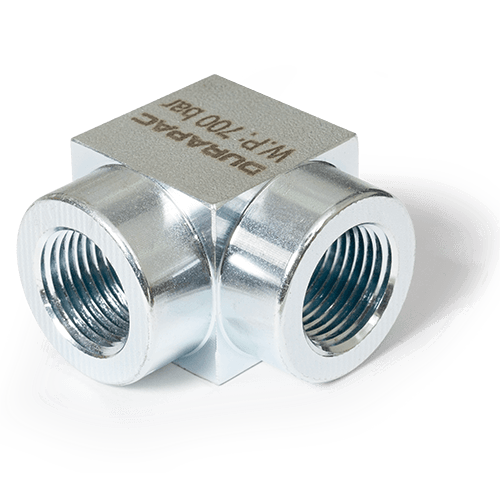

ELBOW

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1610	3/8”-NPTF Female	3/8”-NPTF Female	35	22.5	3/8”-18NPTF	-
DFZ-1638	1/4”-NPTF Female	1/4”-NPTF Female	35	22.5	1/4”-18NPTF	-

คลิกเพื่อดูขนาดเต็ม

Durapac

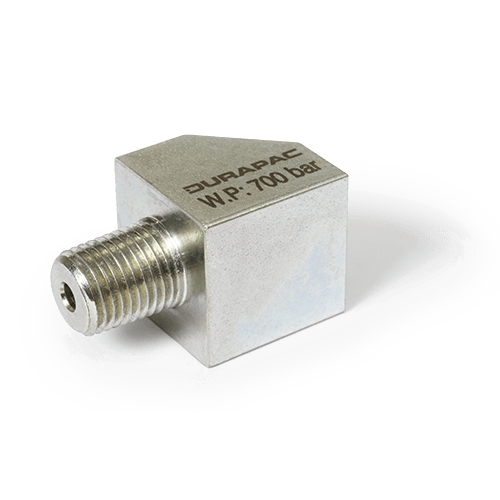

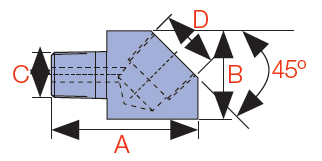

45° ELBOW

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1645	1/4”-NPTF Male	3/8”-NPTF Female	42	25.4	1/4”-18NPTF	3/8”-18NPTF

คลิกเพื่อดูขนาดเต็ม

Durapac

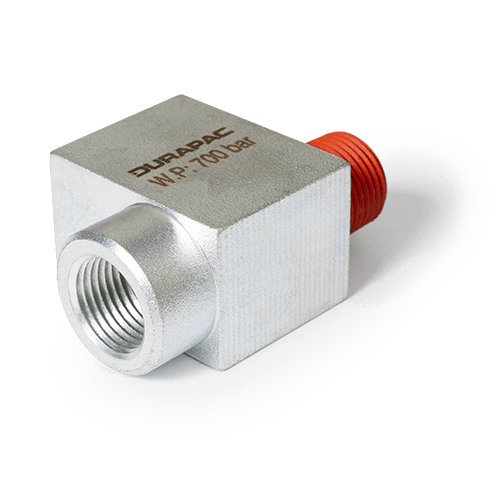

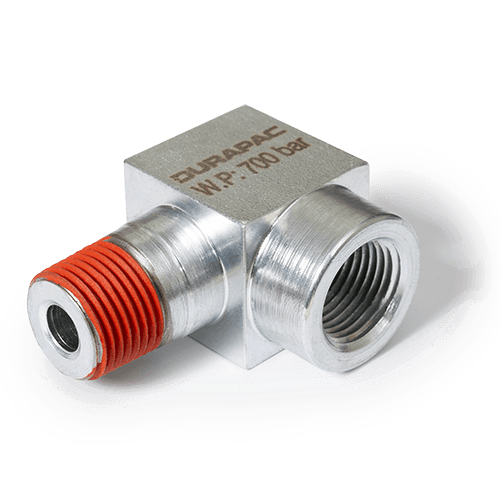

STREET ELBOW

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1616	3/8”-NPTF Male	3/8”-NPTF Female	23	33.0	3/8”-18NPTF	3/8”-18NPTF

คลิกเพื่อดูขนาดเต็ม

Durapac

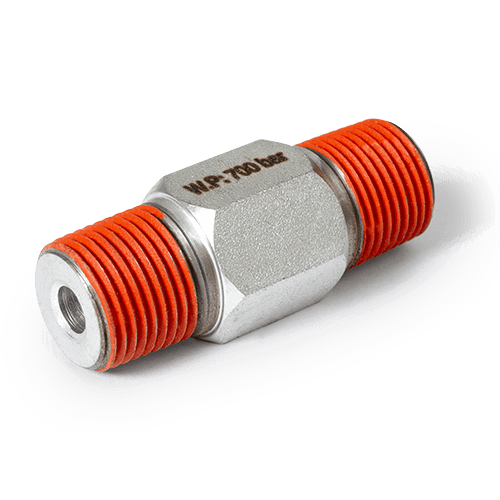

HEX NIPPLE

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1608	1/4"-NPTF Male	1/4"-NPTF Male	38	16.0	1/4”-18NPTF	1/4”-18NPTF
DFZ-1617	3/8”-NPTF Male	3/8”-NPTF Male	37	19.0	3/8”-18NPTF	3/8”-18NPTF
DFZ-1618	1/4”-NPTF Male	3/8”-NPTF Male	37	19.0	1/4”-18NPTF	3/8”-18NPTF
DFZ-1619	3/8”-NPTF Male	3/8”-NPTF Male	51	19.0	3/8”-18NPTF	3/8”-18NPTF

คลิกเพื่อดูขนาดเต็ม

Durapac

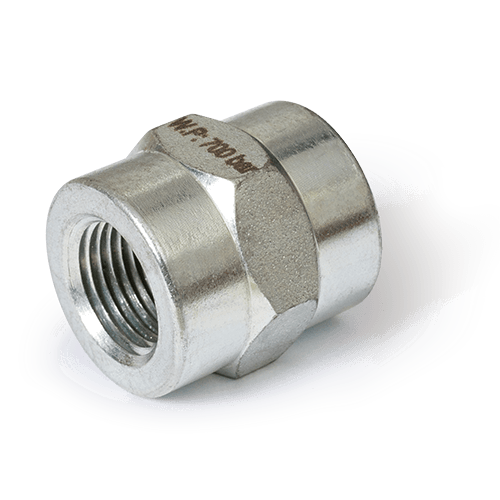

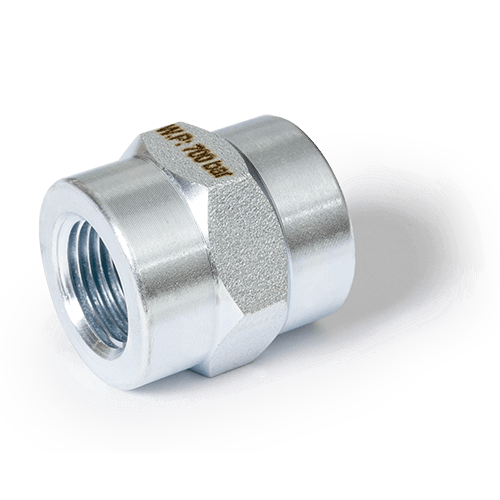

REDUCING CONNECTOR

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1615	3/8”-NPTF Female	1/4”-NPTF Female	28	25.0	3/8”-18NPTF	1/4”-18NPTF
DFZ-1625	1/2”-NPTF Female	3/8”-NPTF Female	47	29.0	1/2”-14NPTF	3/8”-18NPTF

คลิกเพื่อดูขนาดเต็ม

Durapac

SOCKET

ข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Model No.	Fitting From	Fitting To	Dim. A	Dim. B	Dimension C	Dimension D
DFZ-1605	1/4”-NPTF Female	1/4”-NPTF Female	29	19.0	1/4”-18NPTF	1/4”-18NPTF
DFZ-1614	3/8”-NPTF Female	3/8”-NPTF Female	29	26.0	3/8”-18NPTF	3/8”-18NPTF
